Résistances à puce à couche épaisse anti-sulfurées série RW (0402-2512, 50 mΩ max.)

 Les résistances à puce à couche épaisse de la série RC sont fabriquées à l'aide de la technologie à couche épaisse et sont disponibles dans une large gamme de tailles de boîtier, notamment RC0402, RC0603, RC1005, RC1608, RC2012, RC3216, RC3225, RC5025 et RC6332.  Cette série offre des puissances nominales de 1/32 W à 1 W à 70 °C, avec une plage de résistance de 1 Ω à 10 MΩ. Différentes tolérances de résistance sont disponibles, notamment ±0,1 %, ±0,25 %, ±0,5 %, ±1 %, ±2 % et ±5 %, selon le modèle et la plage de résistance. Plusieurs options de coefficient de température de résistance (TCR) sont également proposées pour répondre aux exigences des différents circuits. Les conditionnements disponibles sont en vrac et sur bande et bobine.

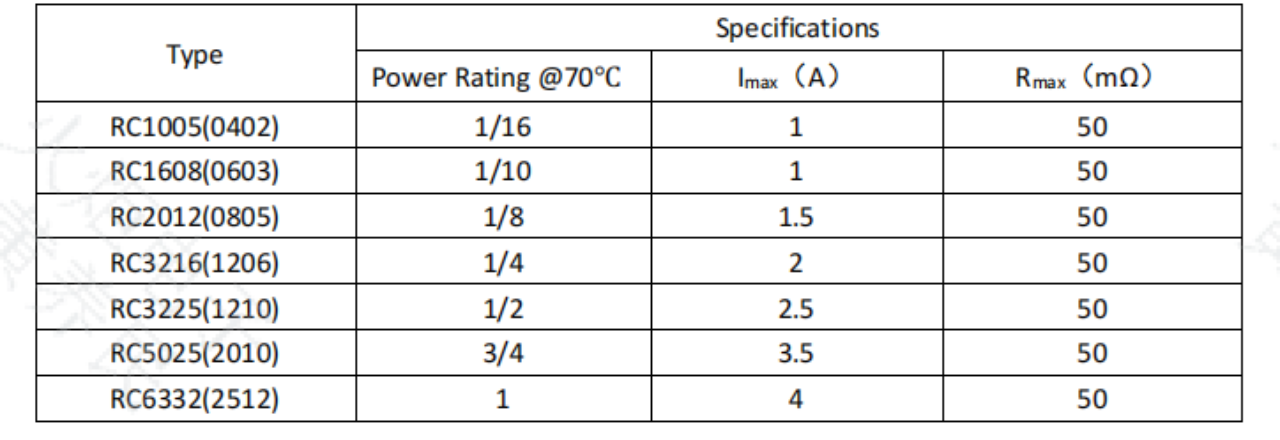

Les résistances à couche épaisse de la série RC sont conçues pour les connexions par cavalier dans les circuits CMS. Cette série est disponible en plusieurs tailles de boîtier, de RC0402 (01005) à RC6332 (2512), avec des puissances nominales allant de 1/32 W à 1 W à 70 °C. La résistance maximale est de 50 mΩ, tandis que le courant maximal varie de 0,5 A à 4 A selon la taille du boîtier. Cette série est dotée d'une terminaison en étain et est disponible en vrac et en bobine.

Les résistances à couche épaisse anti-sulfurée de la série RW sont dotées d'une électrode interne anti-sulfurée haute performance et sont disponibles dans des tailles allant de RW1005 (0402) à RW6332 (2512). Cette série offre des valeurs de résistance de 1 Ω à 10 MΩ et des puissances nominales de 1/16 W à 1 W à 70 °C. Les tensions de service maximales s'échelonnent de 50 V à 250 V. Le coefficient de température de résistance (CTR) est de ±200 ppm/°C pour les valeurs de résistance de 1 Ω à moins de 10 Ω, et de ±100 ppm/°C pour les valeurs de résistance de 10 Ω à 10 MΩ. Les tolérances de résistance disponibles sont de ±1 %, ±2 % et ±5 %, avec des options de conditionnement en vrac et en bobine.

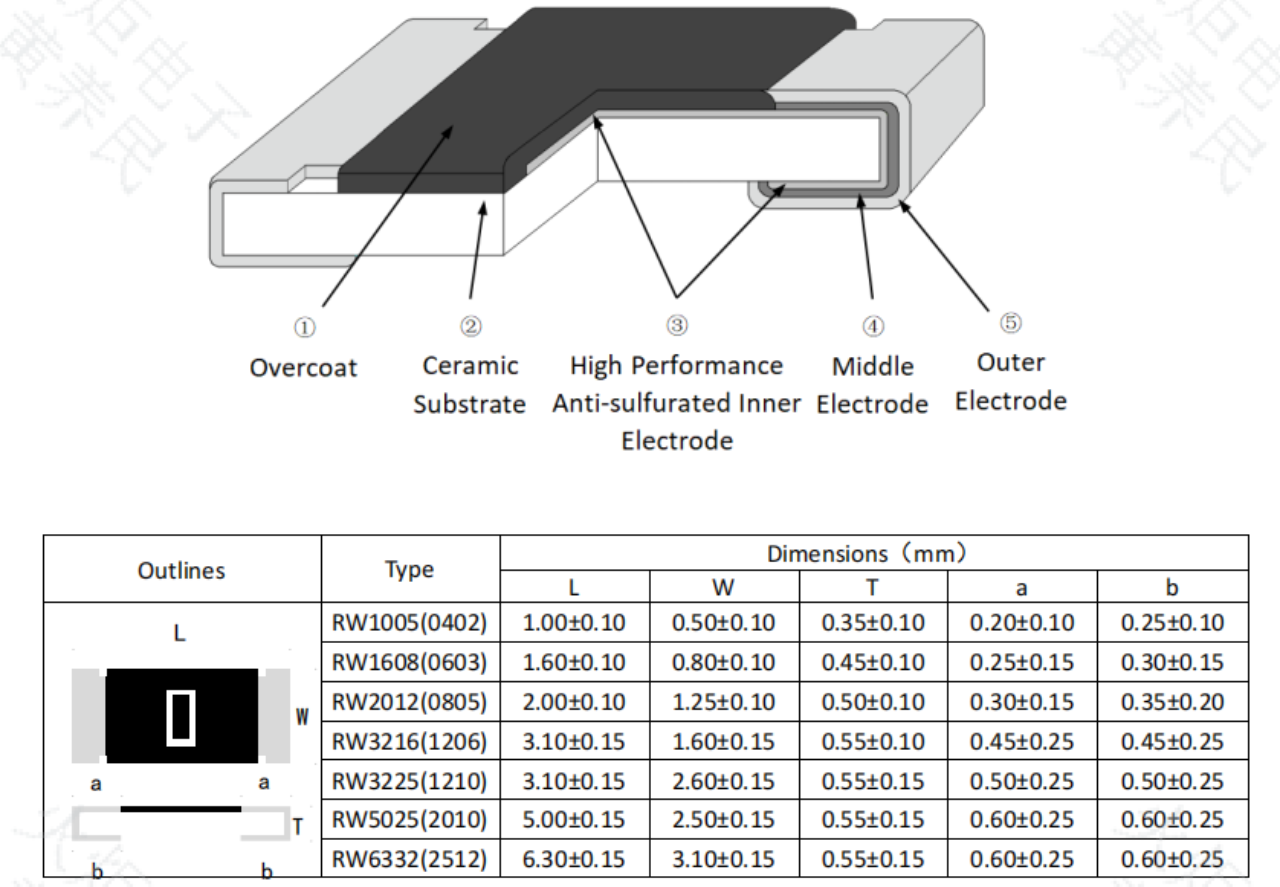

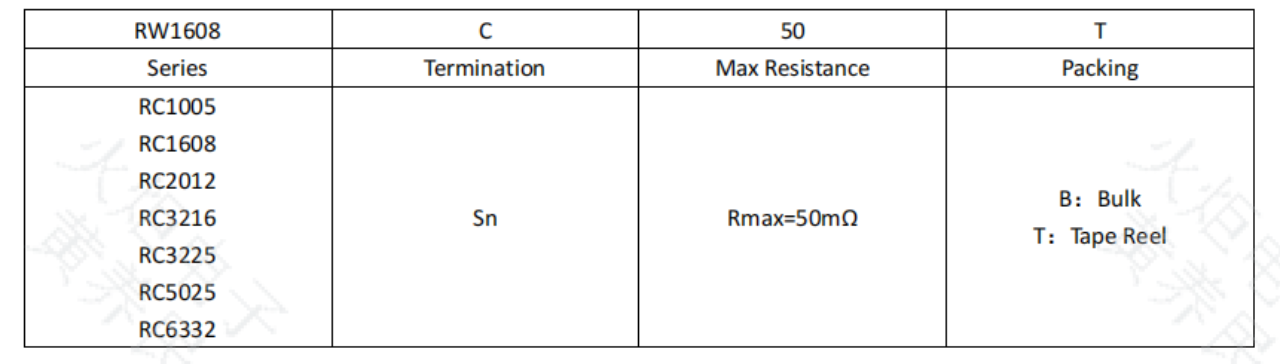

Les résistances à puce de cavalier à couche épaisse anti-sulfurée de la série RW sont dotées d'une électrode interne anti-sulfurée haute performance et sont disponibles dans des tailles allant de RW1005 (0402) à RW6332 (2512). Cette série offre des puissances nominales de 1/16 W à 1 W à 70 °C, avec des courants nominaux maximums allant de 1 A à 4 A selon la taille. La résistance maximale est de 50 mΩ. La terminaison est en étain (Sn), et des options de conditionnement en vrac et en bobine sont disponibles.

Les résistances à puce à couche épaisse double puissance de la série RC sont disponibles dans les tailles RC1005 (0402) à RC6332 (2512), avec des puissances nominales allant de 1/8 W à 2 W à 70 °C.  Cette série propose des résistances de 1 Ω à 10 MΩ et des tensions de service maximales de 50 V à 250 V. Pour les résistances de 1 Ω à moins de 10 Ω, les coefficients de température de résistance (CTR) sont disponibles à ±200 ppm/°C et de -200 à +500 ppm/°C. Pour les résistances de 10 Ω à 10 MΩ, les CTR sont disponibles à ±100 ppm/°C et ±300 ppm/°C. Des tolérances de résistance de ±1 % et ±5 % sont proposées, avec des options de conditionnement en vrac et en bobine.

Les résistances à couche épaisse haute puissance de la série RP sont disponibles dans les tailles 1206, 2512 et 2525, avec des puissances nominales allant de 1 W à 6 W à 70 °C. Cette gamme couvre des valeurs de résistance de 1 Ω à 6,2 kΩ, selon le modèle et la puissance nominale. Les coefficients de température de résistance (TCR) sont de ±100 ppm/°C et ±300 ppm/°C, avec des tolérances de ±5 %, ±10 % et ±20 %. Le conditionnement est disponible en vrac ou sur bande et bobine.

Les résistances à couche épaisse de la série RS sont disponibles dans les formats 0402 à 2512, avec des options de puissance normale, double et triple selon le modèle. Leur puissance nominale varie de 0,0625 W à 2 W à 70 °C. Cette série couvre des valeurs de résistance de 1 Ω à 1 MΩ, avec des tensions de service maximales de 50 V à 250 V. Le coefficient de température de résistance (CTR) est de ±200 ppm/°C pour les valeurs de résistance de 1 Ω à moins de 10 Ω et de ±100 ppm/°C pour les valeurs de 10 Ω à 1 MΩ. Les tolérances de résistance disponibles sont de ±5 %, ±10 % et ±20 %. Le conditionnement est disponible en vrac ou sur bande et bobine.

Les résistances à couche épaisse à faible résistance de la série RCL sont disponibles dans les tailles 0603 à 2512, avec des puissances nominales allant de 1/10 W à 1 W à 70 °C. Cette série couvre des valeurs de résistance de 10 mΩ à 910 mΩ, selon la taille, avec des courants de limitation de 1,41 A à 10 A. Le courant de surcharge maximal varie de 3,52 A à 25 A. Des tolérances de résistance de ±1 %, ±2 % et ±5 % sont disponibles pour les valeurs de résistance supérieures ou égales à 100 mΩ, tandis que les valeurs inférieures à 100 mΩ sont disponibles avec une tolérance de ±5 %. Le conditionnement est proposé en vrac ou sur bande et bobine.
