Description du produitLes atténuateurs à compensation de température intelligents de la série STCA offrent une atténuation variable en fonction de la température grâce à des thermistances en couche épaisse sur substrat d'alumine, permettant une compensation passive du gain sur une large plage de températures. Compacts, robustes et dotés d'un revêtement protecteur, les atténuateurs de la série STCA fonctionnent de 0 à 6 GHz. Ils sont parfaitement adaptés aux circuits RF et micro-ondes et prennent en charge la linéarisation des amplificateurs, la stabilisation du gain, le contrôle de niveau et le conditionnement de signaux sensibles à la température. Disponibles avec des coefficients de température négatifs de -0,003 à -0,010 dB/dB/°C par incréments de 0,001 dB/dB/°C, ils offrent des valeurs d'atténuation de 1 à 10 dB par pas de 1 dB. Plusieurs configurations de montage sont proposées (planaire, simple enroulement, triple enroulement et terminaisons or) pour une utilisation en montage en surface ou par connexion à l'aide de fils ou de rubans d'or. L'atténuation est déterminée par le réseau de résistances en couche épaisse, en fonction des propriétés du matériau de la thermistance, des valeurs de résistance ajustées au laser et des caractéristiques thermiques du substrat. Ces appareils peuvent parfaitement remplacer les produits importés de même série et de même type.

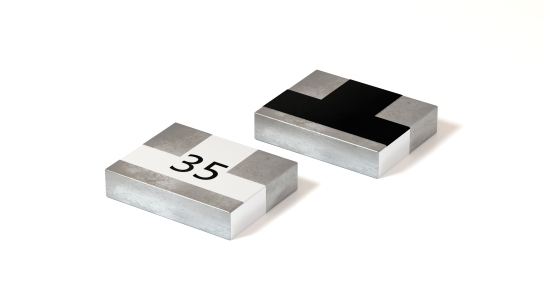

Description du produitLes thermistances à couche épaisse sur substrat d'alumine offrent une atténuation variable en fonction de la température, permettant une compensation passive du gain sur une large plage de températures. Robustes et dotées d'un revêtement protecteur en polymère, les atténuateurs à compensation de température de la série TVA fonctionnent de 0 à 6 GHz. Ils sont parfaitement adaptés aux circuits RF et micro-ondes et prennent en charge la linéarisation des amplificateurs, la stabilisation du gain, le contrôle de niveau et le conditionnement des signaux sensibles à la température.Ces atténuateurs sont disponibles en versions à coefficient de température négatif et positif, avec des valeurs d'atténuation de 1 à 10 dB par incréments de 1 dB. Ils sont proposés avec des terminaisons en or soudables pour le raccordement par fil ou ruban d'or, ainsi qu'avec une finition brasée pour le montage en surface. Le réseau de résistances à couche épaisse détermine l'atténuation en fonction des propriétés du matériau de la thermistance, des valeurs de résistance ajustées au laser et des caractéristiques thermiques du substrat. Ces composants peuvent remplacer avantageusement les produits importés de même série et de même type.
