Condensateurs à puce céramique pour micro-ondes à usage général (16 V ~ 100 V)

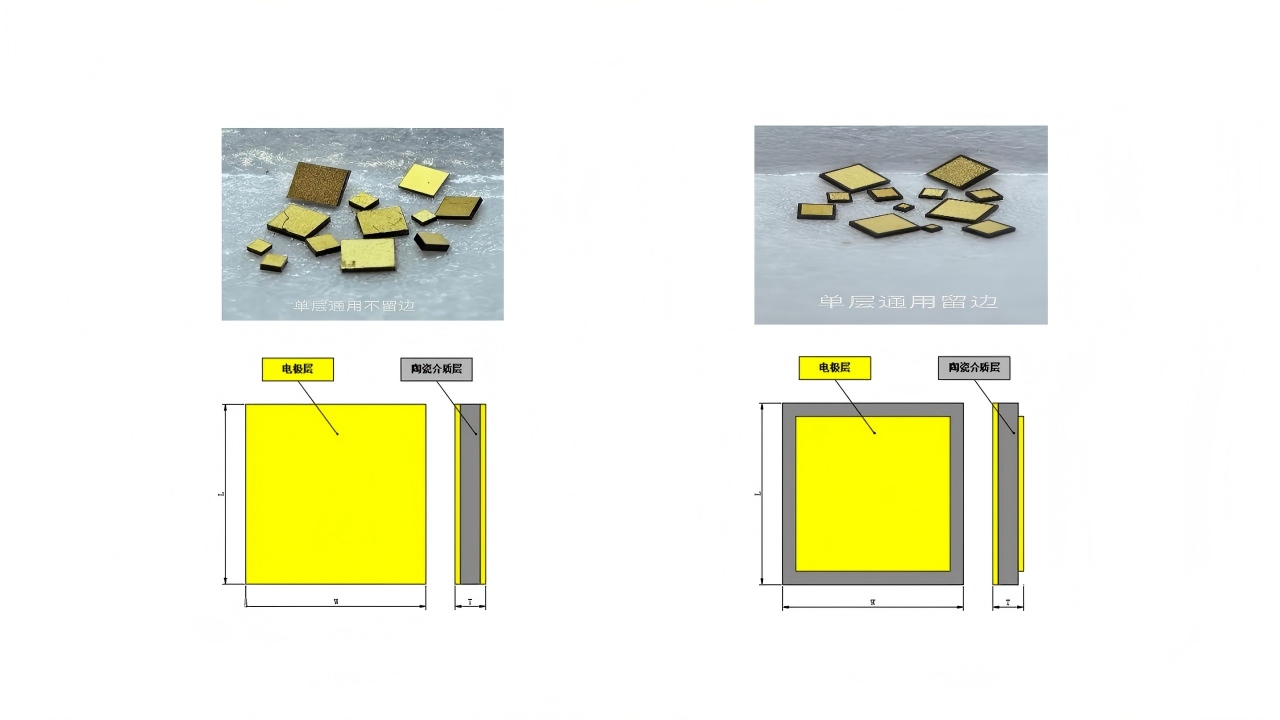

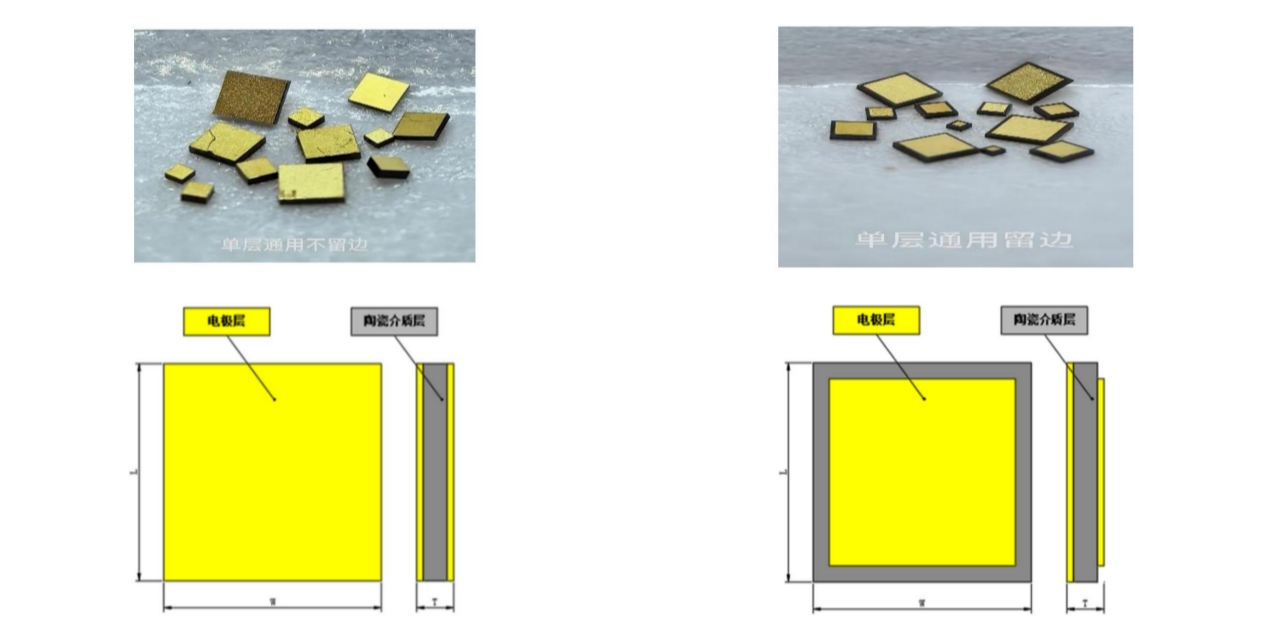

Description du produit Les condensateurs à puce céramique à usage général pour micro-ondes sont principalement utilisés dans les circuits intégrés micro-ondes (MIC) pour le blocage du courant continu, le contournement RF, le contournement de la source et l'adaptation d'impédance. Elles se caractérisent par une taille réduite, une capacité élevée, d'excellentes performances en micro-ondes et une plage de fréquences applicable allant du courant continu à 100 GHz. Les électrodes de surface en or sont compatibles avec le câblage par fil ou ruban d'or.

Description du produit Principalement utilisé dans les circuits intégrés micro-ondes (MIC) pour le blocage du courant continu, le contournement RF, le contournement de la source et l'adaptation d'impédance. Facile à monter, il permet de réduire la longueur des conducteurs et d'améliorer les performances des boîtiers de circuits intégrés, tout en réduisant la complexité et le coût d'assemblage.

Description du produit Principalement utilisé pour l'adaptation d'impédance, les circuits résonants parallèles, l'accord par résonance diélectrique et le couplage. Facile à monter et adaptée à la conception et au réglage des circuits.

Description du produit Principalement utilisé dans le filtrage haute tension, le dérivation, etc. Petite taille et capacité élevée (1 nF~10 μF), avec un bon coefficient de température de capacité et une tension de fonctionnement élevée jusqu'à 100 V.

Description du produit Principalement utilisé dans les circuits intégrés micro-ondes (MIC) pour le blocage du courant continu, le contournement RF, le contournement de la source et l'adaptation d'impédance. La spécification générale est GJB2442-2021, la spécification détaillée est ZZR-Q/TJKJ20007-2019, CTK1101SG condensateur fixe céramique monocouche à usage général avec niveau de taux de défaillance, et le numéro de norme est JLCH61020094, présentant d'excellentes performances micro-ondes avec une fréquence applicable de 100 kHz à 100 GHz, et des électrodes de surface en or adaptées à la liaison par fil d'or et ruban d'or.

Description du produit La spécification générale est GJB2442-2021, la spécification détaillée est ZZR-Q/TJKJ20008-2019, CTK1101SA condensateur fixe céramique monocouche de type matrice avec niveau de taux de défaillance, et le numéro de norme est JLCH61020095. Il se caractérise par une facilité de montage, une longueur de câble plus courte, des performances élevées dans l'assemblage de circuits intégrés, une faible complexité d'assemblage et un faible coût.

I. Applications Mainly used in microwave integrated circuits (MICs) to reduce circuit area and component cost.   II. Features ◼ Resistors and capacitors are integrated together, reducing the number of components; ◼ Gold wire bonding is possible; ◼ Tantalum nitride film.

I. Applications Il est principalement utilisé pour la fabrication de circuits en couches minces, de condensateurs à puce céramique pour micro-ondes, etc. II. Caractéristiques ◼ facteur de qualité élevé, constante diélectrique élevée14~150 ; ◼ Coefficient de température à fréquence de résonance quasi nul, offrant excellente stabilité thermique ; ◼ Supports plats, disponibles jusqu'à 2 pouces ; ◼ Peut être utilisé pour fabriquer des condensateurs à puce céramique pour micro-ondes, minces-Circuits à film mince, antennes diélectriques micro-ondes et autres composants.
