WTVA

ATTÉNUATEUR DE COMPENSATION DE TEMPÉRATURE SÉRIE WTVA (2～7dB)

Description du produit

Les atténuateurs à compensation de température à usage général sont principalement utilisés dans les circuits RF et micro-ondes pour la compensation et la stabilisation du gain des amplificateurs, ainsi que pour le contrôle du niveau. Ils se caractérisent par une atténuation variable en fonction de la température, une construction robuste à couche épaisse et une plage de fréquences applicable allant du courant continu à 6 GHz.

Des versions à coefficient de température négatif et positif sont disponibles, avec des valeurs d'atténuation de 1 à 10 dB par incréments de 1 dB. Les terminaisons en or, compatibles avec le soudage par fil ou ruban d'or, permettent un raccordement aisé.

Attenuation :
2～7dB
TCA Code :
-0.003～-0.009
Mounting Style :
WB2
Rated Power :
0.2W
Frequency Range :
DC～20GHz

ENQUÊTE MAINTENANT

détails du produit

ESTSPÉCIFICATIONS

Impédance : 50 mΩ
Plage de fréquences : CC à 6 GHz
ROS à 1 GHz à 25 °C : 1,30 max.
Puissance nominale : 2 W
Température de fonctionnement : -55 °C à +150 °C
Tolérance d'atténuation : ±0,5 dB
Coefficient d'atténuation en température (TCA) : de -0,003 à -0,010 dB/dB/°C

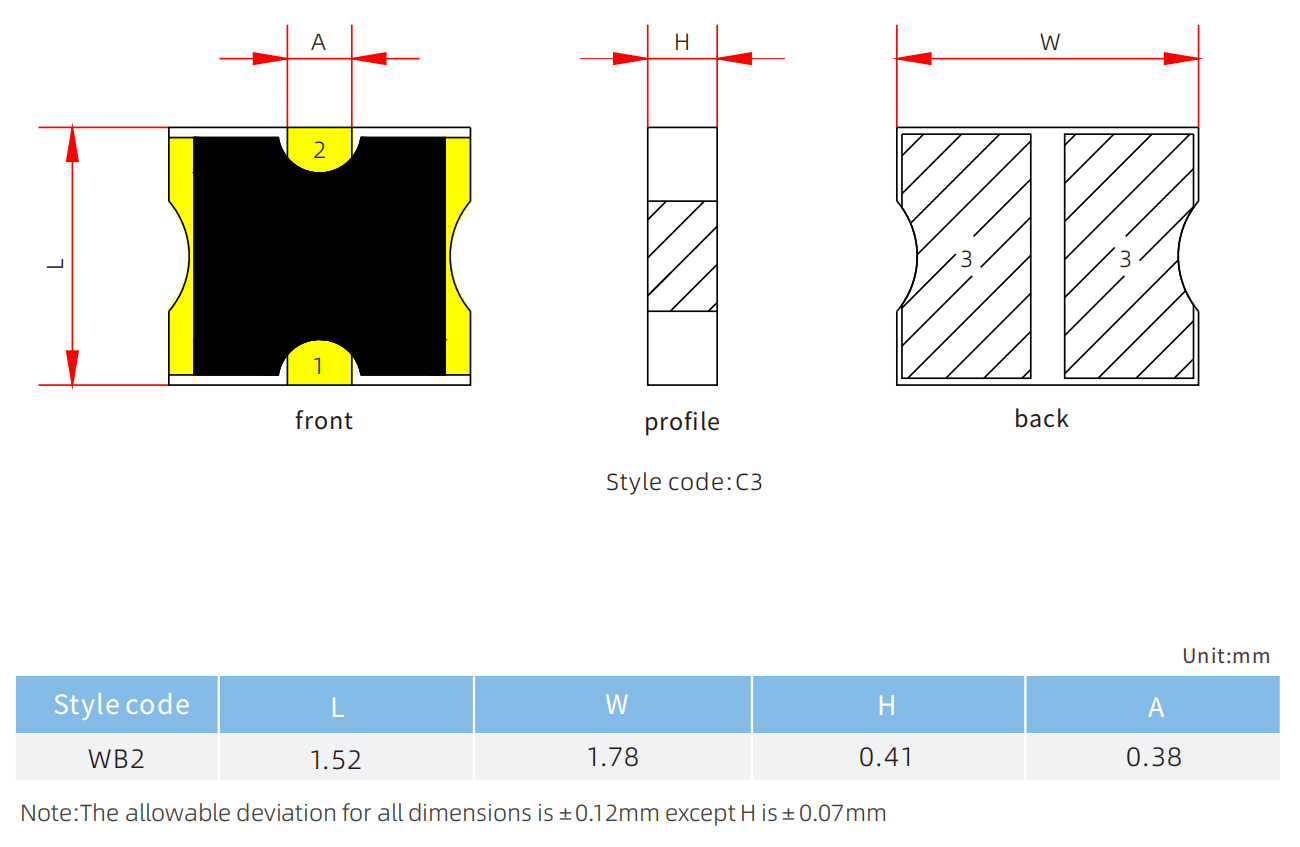

II.STYLE DE MONTAGE ET DIMENSIONS

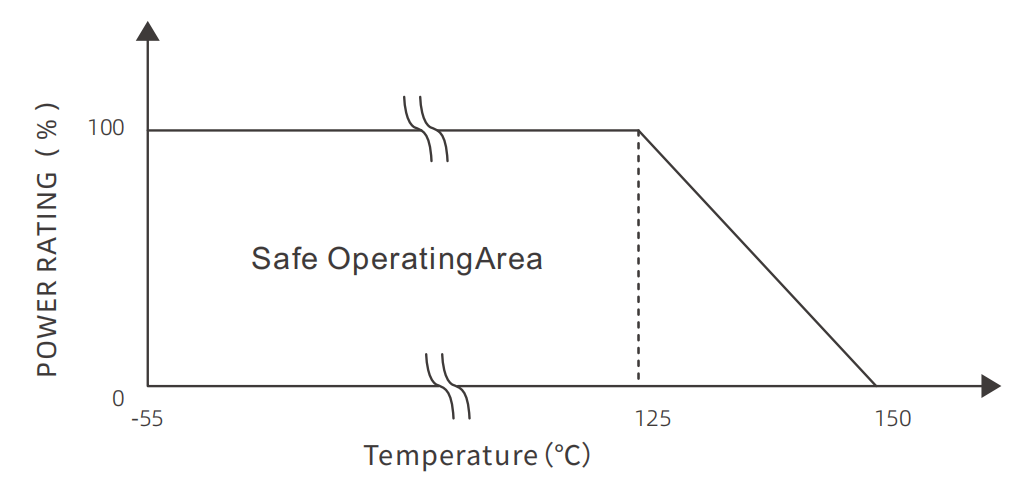

III.PUISSANCE NOMINALE ET RÉDUCTION DE PUISSANCE

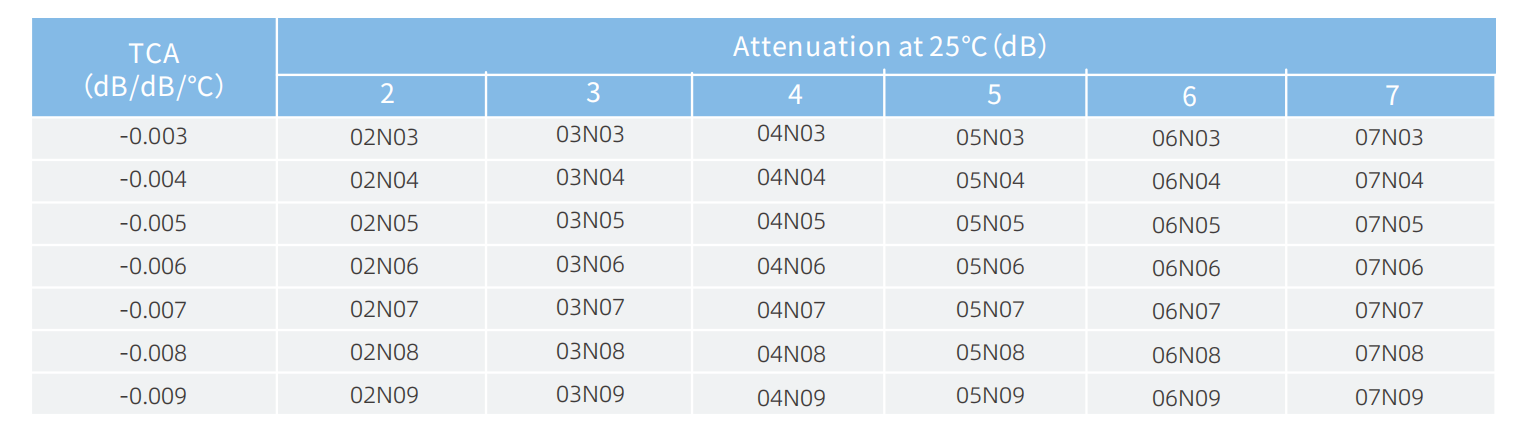

Ⅳ.PLAGE D'ATTÉNUATION ET DE TCA DISPONIBLES

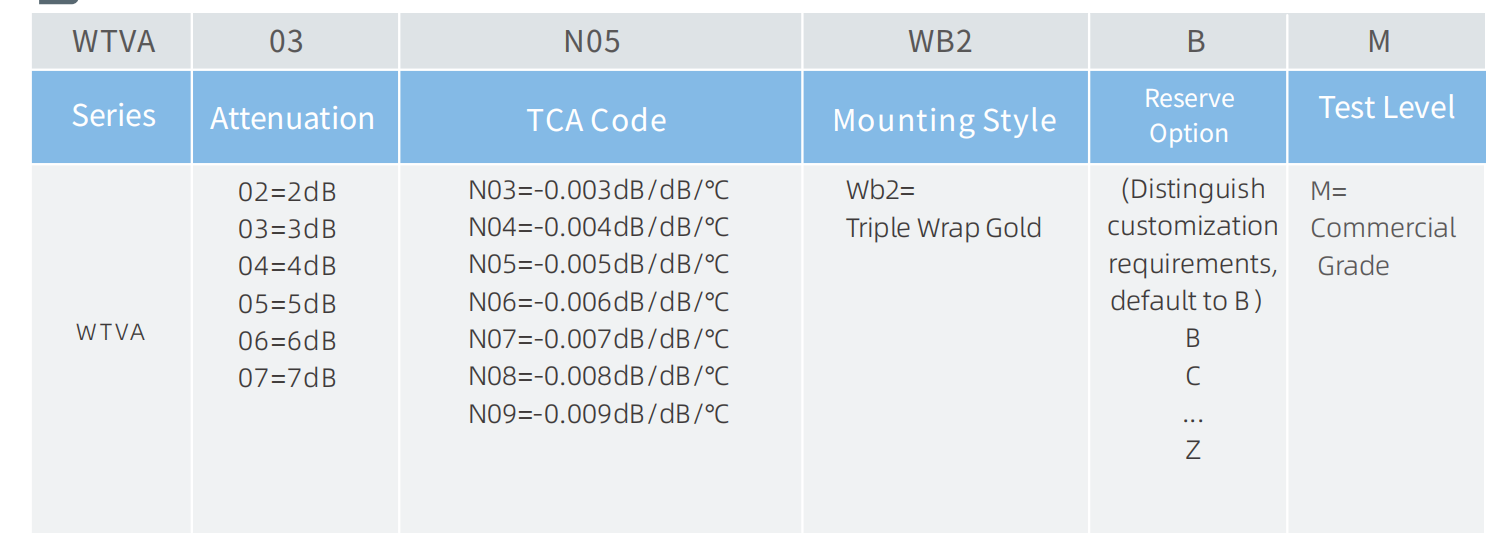

V.CODE DE NUMÉROTATION DES PIÈCES

ÉTIQUETTES CHAUDES : Atténuateur de compensation de température série TVA Atténuateur à puce variable en température Atténuateur à puce CC à 6 GHz Atténuateur à coefficient de température négatif et positif Atténuateur de compensation de température haute puissance 2W Compensation passive du gain pour les amplificateurs RF Atténuateur soudable par fil d'or Atténuateur de compensation de température à montage en surface Remplacement direct pour les atténuateurs importés Linéarisation et stabilisation du gain de l'amplificateur
