Dans le monde des circuits électroniques, les condensateurs sont des composants fondamentaux indispensables. Parmi les nombreux types de condensateurs, notamment les condensateurs céramiques, électrolytiques, à film, à papier, à mica, les supercondensateurs et les condensateurs à glaçure de verre, Condensateurs céramiques multicouches (MLCC) et Condensateurs à film Ils se distinguent par leurs caractéristiques uniques et leur large utilisation dans différents domaines. Comprendre les principales différences entre les MLCC et les condensateurs à film est essentiel pour permettre aux ingénieurs de faire des choix de conception optimaux.

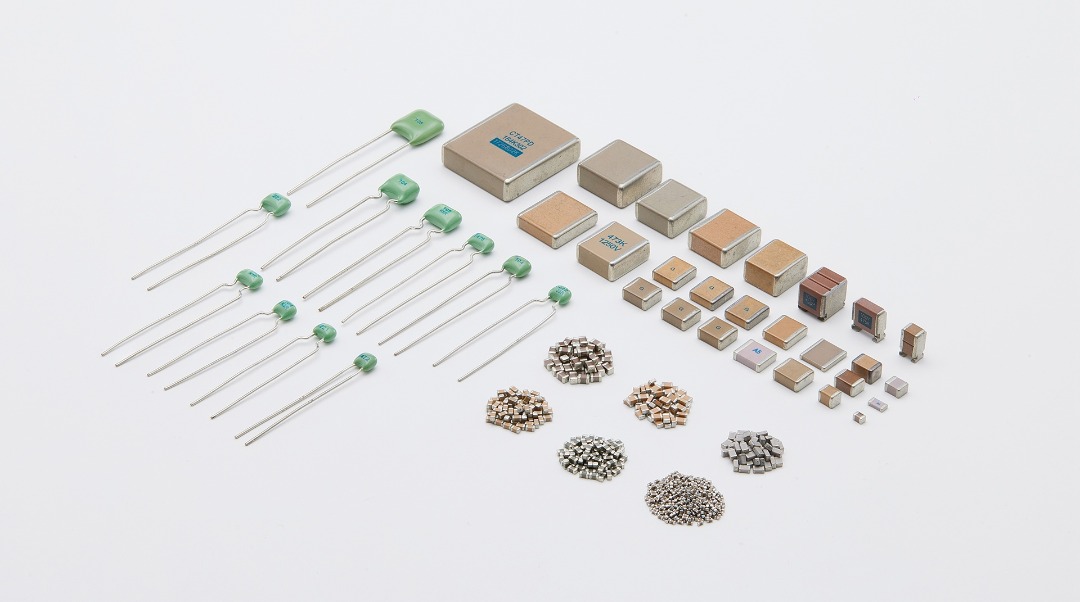

La différence la plus évidente réside dans leur apparence physique. Mais en quoi les MLCC et les condensateurs à film diffèrent-ils en termes de conception ? Cet article les compare en termes de dimensions, de matériaux, de performances et d'applications afin de mettre en évidence leurs différences et les tendances futures.
1. Composition du matériau
MLCC : utilisent des matériaux céramiques comme le titanate de baryum (BaTiO₃) comme diélectrique. Ces céramiques offrent des constantes diélectriques élevées, permettant d'obtenir des valeurs de capacité relativement élevées dans de petits volumes physiques.
Condensateurs à film : ils utilisent des films plastiques tels que le polypropylène bi-orienté (BOPP) ou le polyimide (PI) comme diélectrique. Les électrodes sont formées à la surface du film par métallisation (dépôt de métal en phase vapeur).
2. Taille et facteur de forme

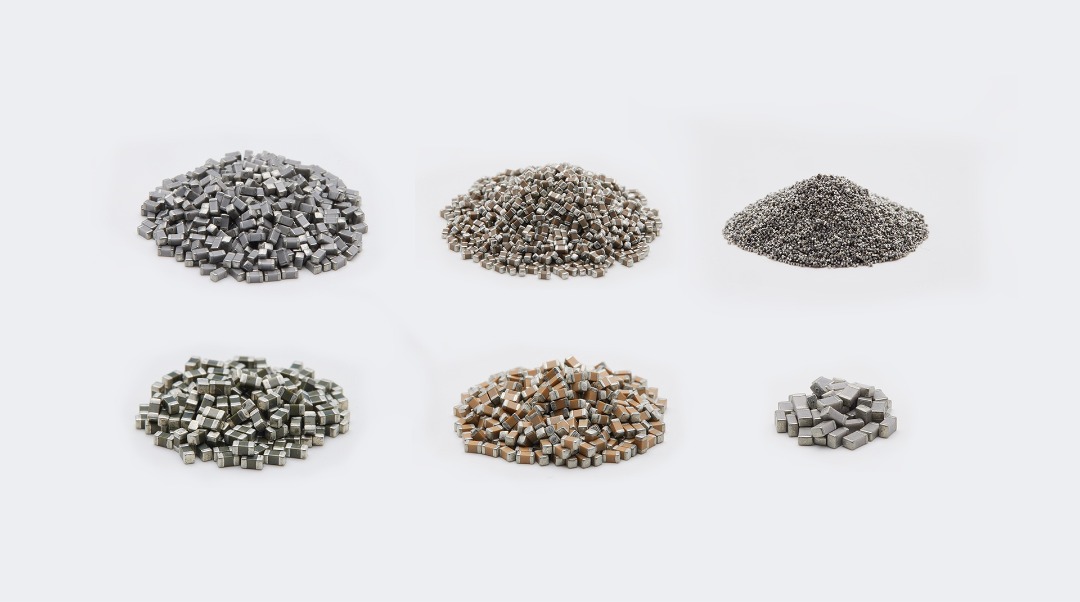

MLCC : Ils présentent un avantage considérable en termes de miniaturisation. Les boîtiers les plus courants vont du minuscule 01005 (0,25 mm x 0,125 mm) au 2220 et au-delà. Ils sont donc idéaux pour les circuits imprimés haute densité des appareils compacts comme les smartphones et les tablettes.
Condensateurs à film : En raison de leur procédé de fabrication et de leur structure, ils sont généralement plus grands. Obtenir des condensateurs MLCC de taille micrométrique est un défi. Cependant, leur taille est moins critique dans les applications où les performances l'emportent sur les besoins de miniaturisation, comme dans les équipements d'électronique de puissance.
3. Domaines d'application
Les MLCC sont excellents dans les applications exigeant de bonnes caractéristiques haute fréquence. On les retrouve couramment dans les circuits RF, les circuits numériques à haut débit, le traitement du signal et le filtrage de l'alimentation des appareils électroniques grand public comme les téléphones et les ordinateurs.
Condensateurs à film : Ils sont particulièrement adaptés aux applications haute tension et haute puissance grâce à leur tension nominale élevée, leur faible facteur de dissipation (pertes) et leur capacité d'auto-régénération. Leurs applications typiques incluent les onduleurs pour véhicules à énergie nouvelle (VEN), les systèmes de compensation de puissance réactive dans les réseaux électriques et les réseaux de croisement des équipements audio haute fidélité.
4. Performances : avantages et inconvénients
MLCC :

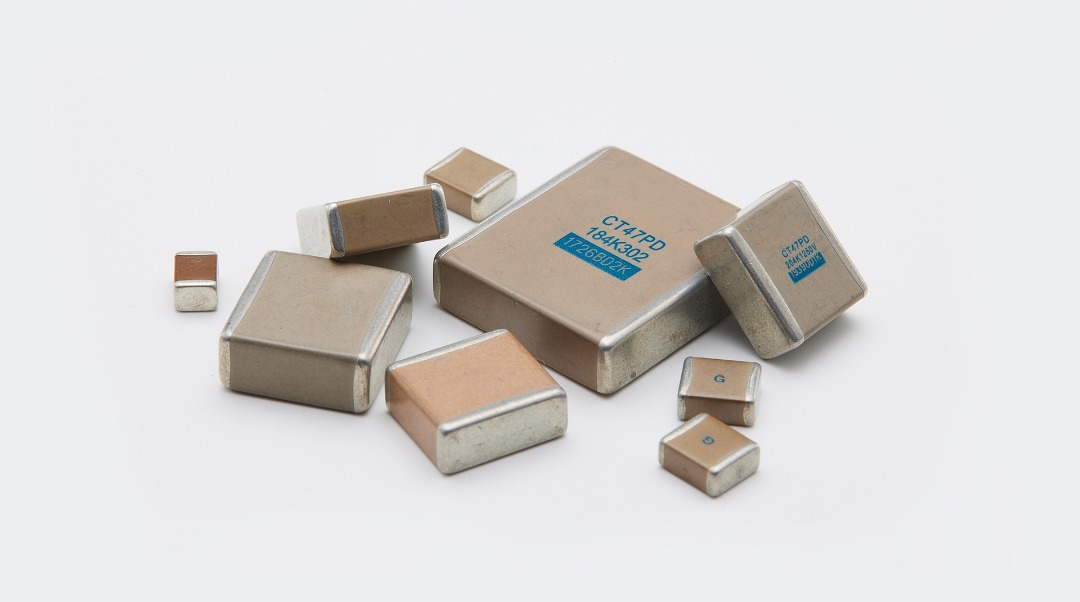

Avantages : Très petite taille, faible coût, aptitude à la production de masse, bonne stabilité de température (pour certains types comme X7R, C0G/NP0), comme le condensateur à puce céramique multicouche CMS série Torch CC41.
Inconvénients : Des valeurs de capacité plus élevées nécessitent des dimensions physiques nettement supérieures. Sujet aux défaillances thermiques sous des courants d'ondulation élevés. Sensible aux microfissures (fractures de contrainte mécanique), ce qui affecte la fiabilité et la durée de vie. Les effets piézoélectriques peuvent provoquer un bruit audible (microphonie acoustique).
Condensateurs à film :
Avantages : Haute précision, excellente stabilité à long terme, très faibles pertes (Q élevé), capacité à supporter des tensions élevées, capacité d'auto-guérison inhérente.
Inconvénients : Processus de fabrication plus complexe entraînant des coûts plus élevés. Difficulté à obtenir de très petites tailles.
Terrain d'entente :
Malgré leurs différences, les MLCC et les condensateurs à film partagent la fonction principale des condensateurs : bloquer le courant continu tout en laissant passer le courant alternatif. Ils stockent et libèrent l'énergie électrique, permettant ainsi des fonctions critiques des circuits comme le filtrage, le couplage, le découplage et la résonance.
Comment choisir ? Points clés pour les designers
Fréquence : Pour les circuits haute fréquence, privilégiez les condensateurs MLCC. Pour les fréquences plus basses, privilégiez les condensateurs à film.
Précision et stabilité : Lorsque la précision et la stabilité à long terme sont essentielles, les condensateurs à film sont supérieurs. Si la sensibilité au coût l'emporte sur la nécessité d'une précision extrême, les condensateurs MLCC offrent un meilleur rapport qualité-prix.
Tension : Dans les environnements à haute tension, la haute tension nominale des condensateurs à film constitue un avantage majeur.
Contraintes d'espace : dans les conceptions miniaturisées à espace limité, la petite taille des MLCC est primordiale.
Coût : les MLCC présentent généralement un avantage de coût significatif, en particulier dans les applications à volume élevé.
Conclusion
Les MLCC et les condensateurs à film présentent des différences significatives en termes de matériaux, de taille, de performances et de domaines d'application principaux, chacun présentant des avantages et des limites spécifiques. Lors de la conception des circuits, les ingénieurs doivent évaluer soigneusement les exigences spécifiques – notamment la plage de fréquences, les niveaux de tension, les besoins de précision, les objectifs de coût et les contraintes d'espace physique – afin de comparer les compromis entre ces deux technologies de condensateurs. Faire le choix optimal garantit l'optimisation des performances du circuit, contribuant ainsi au développement continu des appareils électroniques vers des performances accrues, une plus grande miniaturisation et des coûts réduits.
